后方可见度及探测装置欧盟认证

欧盟认证

后方可见度及探测装置
为了降低车辆倒车时与自行车、行人的碰撞次数及严重程度,WP29颁布了新法规UN Regulation No. 158,对M类和N类汽车的倒车装置及驾驶员倒车时对车辆后方的视野做了技术要求。该法规2021年6月10日起生效,欧盟已决定从 2022 年 7 月 6 日起强制执行。

ATIC泰测可为国内制造商提供一站式欧盟认证服务。此外ATIC泰测可为国内制造商提供欧盟机动车整车和零部件认证, ATIC泰测是欧盟交通部指定的技术服务机构,可以通过我们颁发M/N/O/T/L/NRMM所有类型整车和零部件的欧盟证书。
了解更多欧盟认证请点击:
认证流程
提交申请
制造商提交申请文件
制造商提交技术文件资料
文件审核
泰测工程师审核申请文件
评估技术资料文件的合规性
测试
泰测工程师制定测试计划和实施,出具技术报告(如适用)
颁发证书
提交报告和资料至欧洲交通部审核
审核通过后,颁发证书
在线获取报价
注册或登陆泰测TM数字化客户平台获取认证报价、阅览超过54个国家16,000种产品的认证流程、
法规原文、提交信息文件并管理您的认证项目
立即询价

如您需要准确报价请上传需认证产品的英文产品说明书与产品型号清单,多个文件请压缩为一个rar或zip文件后上传,一般咨询泰测将在1个工作日内发送报价单及认证流程说明到您预留的工作邮箱

请稍候
基本定义
探测系统
后视摄像系统:任何旨在呈现外部世界的图像,并通过摄像头对车辆后方为驾驶员提供清晰视野的系统。
近距离后视镜:任何旨在通过反射面使车辆后部有清晰视野的装置,不包括潜望镜等装置。
探测系统:使用信号使驾驶员能够检测车辆附近区域内物体的系统

倒车过程:
倒车开始:车辆属于主动模式,并且车辆的档位被驾驶员置于倒车。
倒车结束为以下之一:
(a) 速度≤16km/h(包括0公里/小时),或
(b) 行驶的距离≤10m(包括0m),或
(c) 持续时间≤10秒(包括0秒),或
(d) 车辆的档杆未置于倒车位置。
法规框架

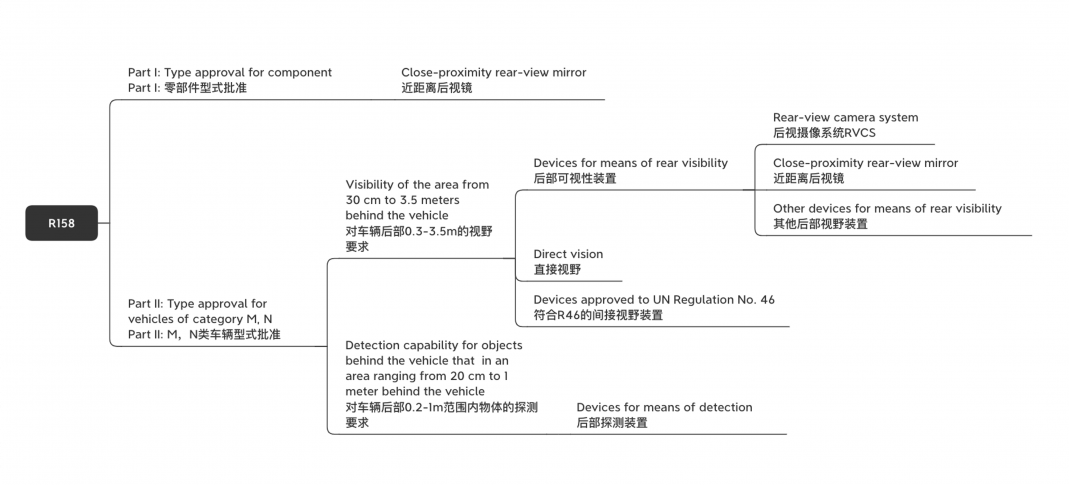

R158的Part I规定了近距离后视镜作为零部件的技术要求和型式批准程序,Part II 则是针对整车的要求。
后方视野和探测装置R158
技术要求
零部件证书单元划分
对于近距离后视镜
1. 反射面的形状
2. 反射面尺寸
3. 反射面曲率半径

整车证书单元划分
1. 影响视野的车身特征。
2. R点的坐标
3. 已安装的间接视野装置的型号批准标记及安装位置
4. 后视野装置或后部探测装置的类型:
4.1  装置的设计,包括与车身的连接
4.2 就近距离后视镜而言,镜子反射面的形状、尺寸和曲率半径。
4.3 在RVCS,视场、放大率。
 4.4 在探测系统的情况下,传感器类型,信息信号类型

在倒车过程中,M类,N类车辆应该向驾驶员提供至少一种后视野或后视野手段,以提供以下15.2定义的近距离后视野或者15.3定义的探测范围

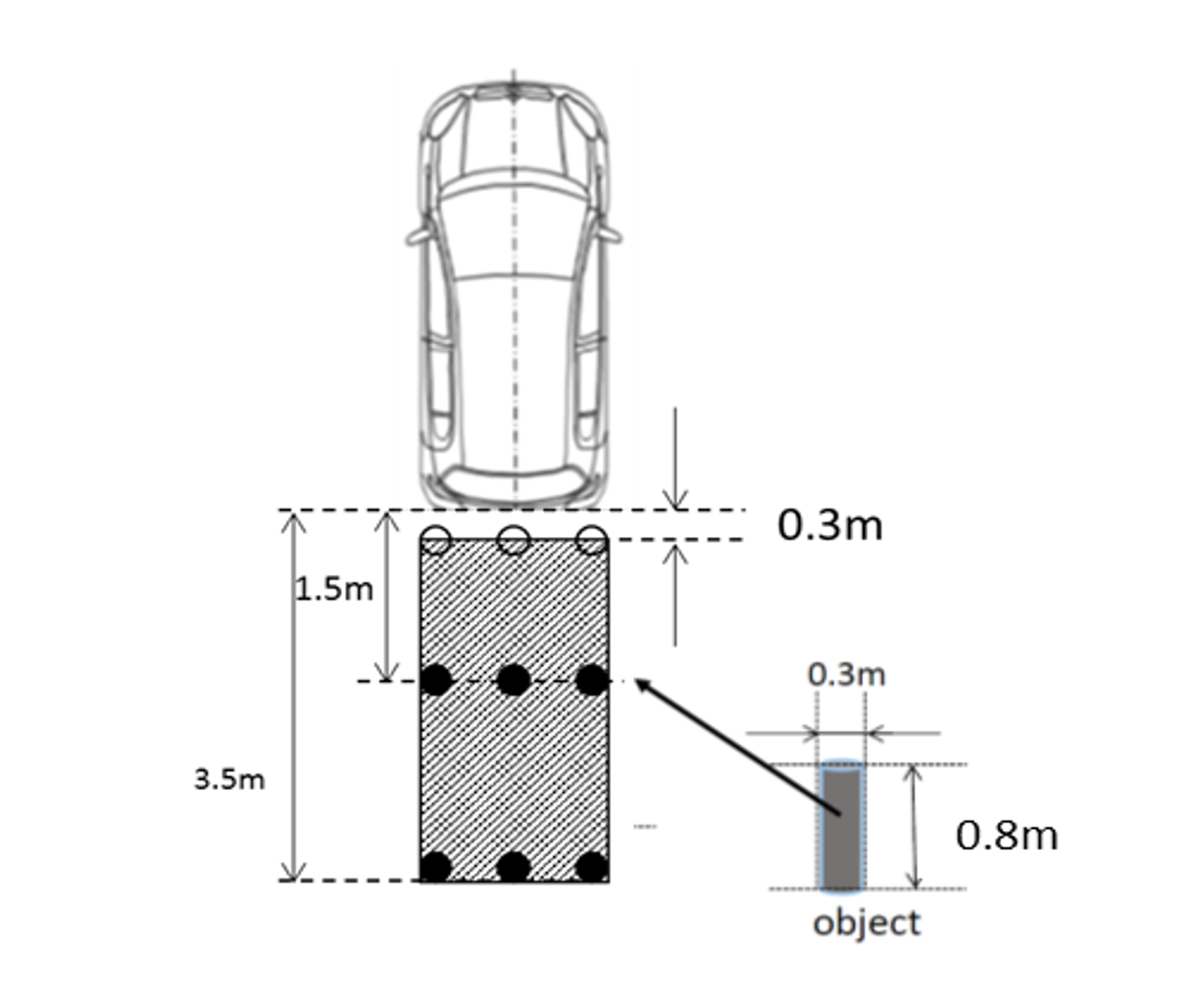

15.2 近距离后视野

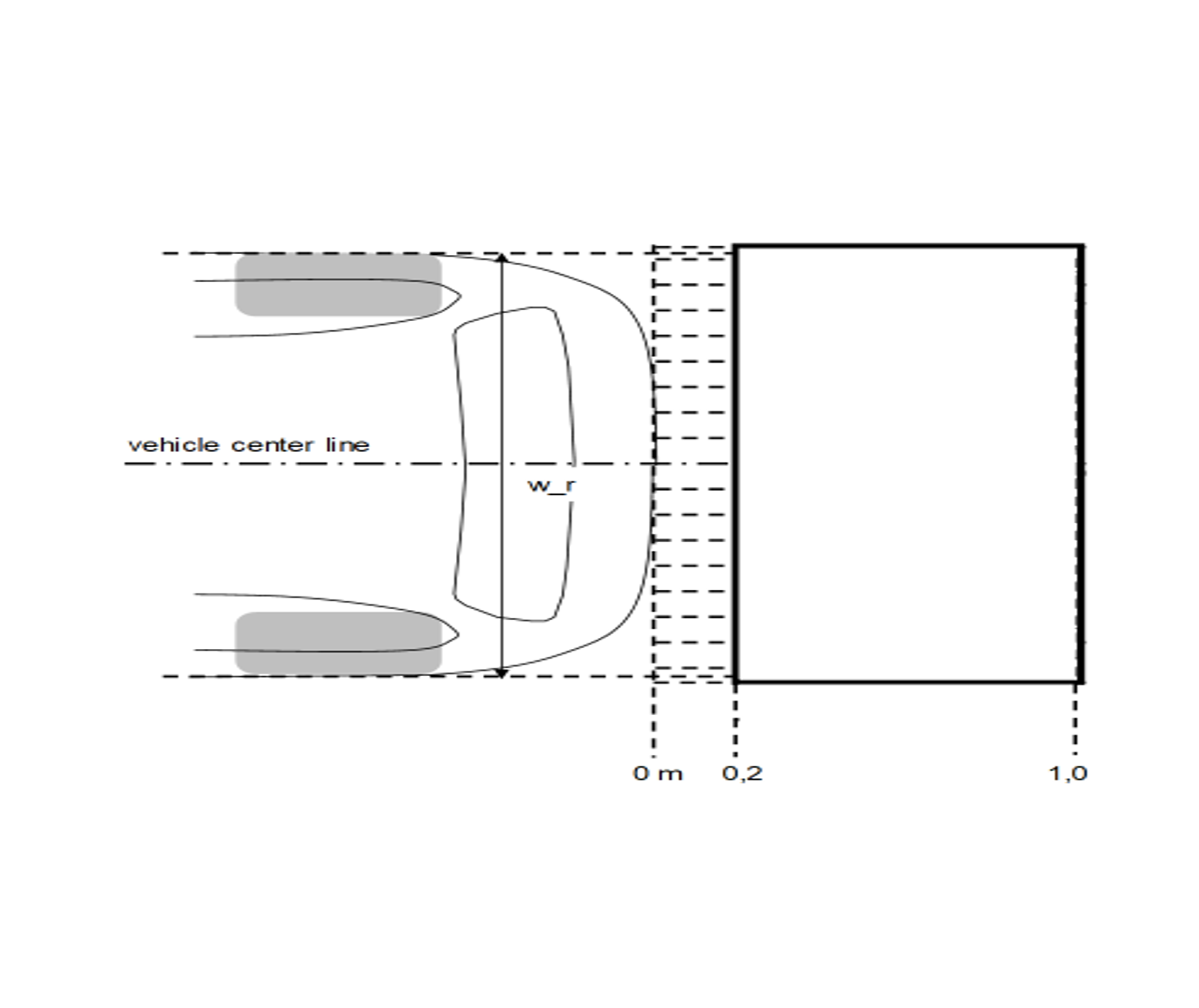

15.3 探测范围

测试要求
测试项目需根据车辆的实际配置进行
车型配置
近距离后视镜
RVCS
其他后视野装置
探测装置
测试项目
整车近距离后视野测试
零部件尺寸检查
零部件反射系数
零部件曲率半径
整车近距离后视野测试
零部件EMC测试
整车近距离后视野测试
整车探测测试
零部件EMC测试
备注
需取得R158零部件证书
玻璃需满足R43
需取得R10零部件证书
/
需取得R10零部件证书
示例常见车型配置:后驻车雷达+后倒车影像 或 后驻车雷达+360°全景可视泊车辅助系统
需取得整套探测系统的R10证书+整套RVCS的R10证书+整车近距离后视野测试+整车探测测试,方可获得   R158整车证书
备注:
整套探测系统:所有后部探测传感器+屏幕/其他光学/声音/触觉警告装置+其他配件
整套RVCS:用于后视野的所有摄像头+屏幕+其他配件
